欢迎您使用我公司生产的NB-IoT超声波水表产品，为了更好的发挥智能水表的性能并******使用，请在安装和使用前熟读说明书。NB-IoT超声波水表采用无机械运动部件的结构和时间差检测原理，因此具有压损小、不堵塞、免维护、使用寿命长、测量准确度高等特点。具有极低的始动流量。广泛用于城镇供水管网中的住宅小区、公寓、企事业单位，作为用水的计量终端。

产品介绍

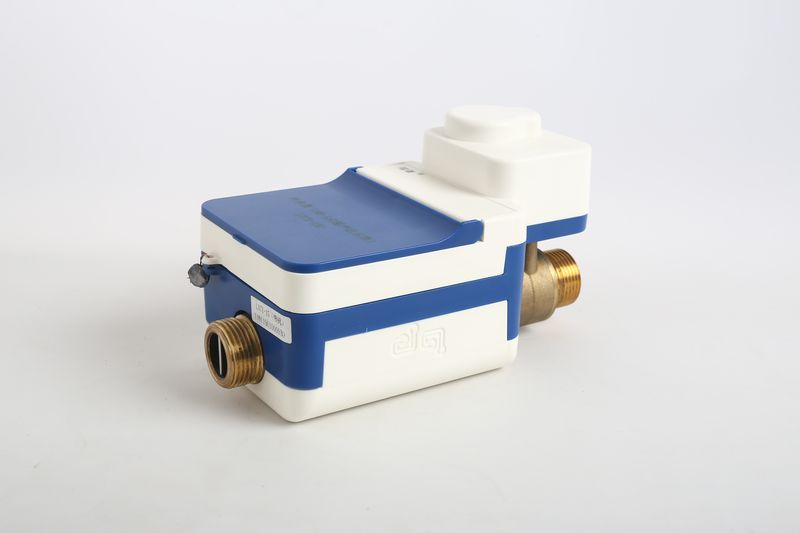

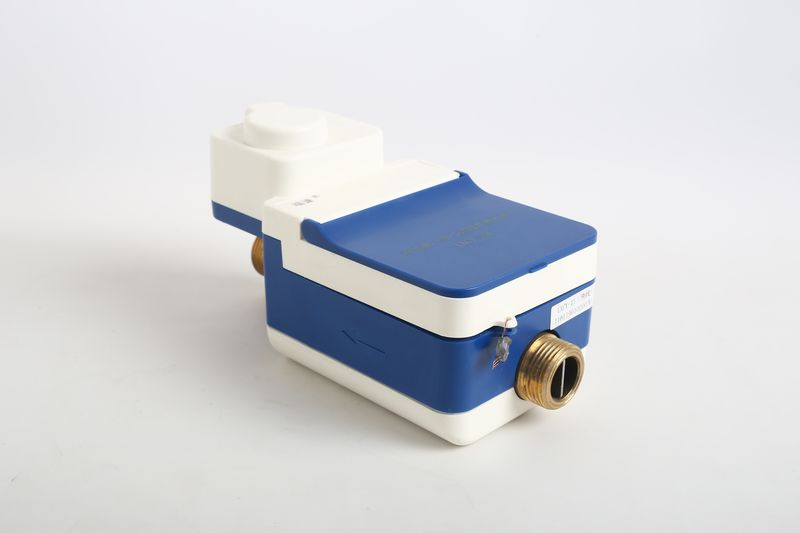

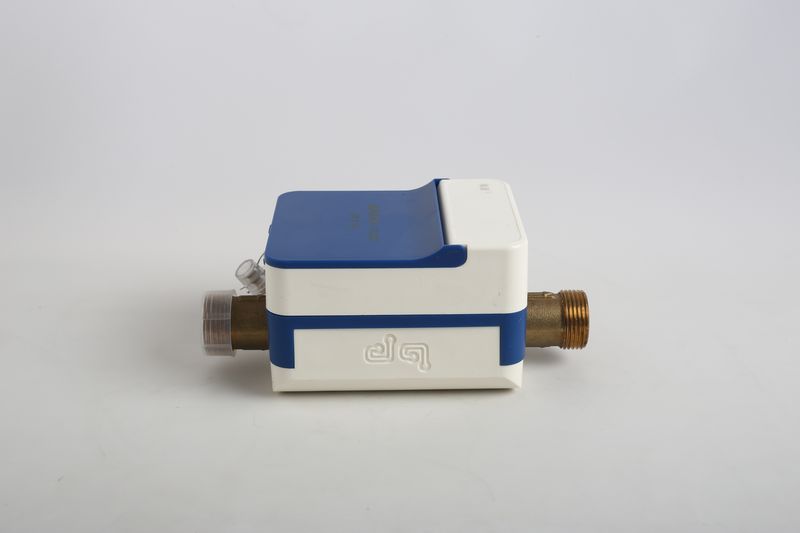

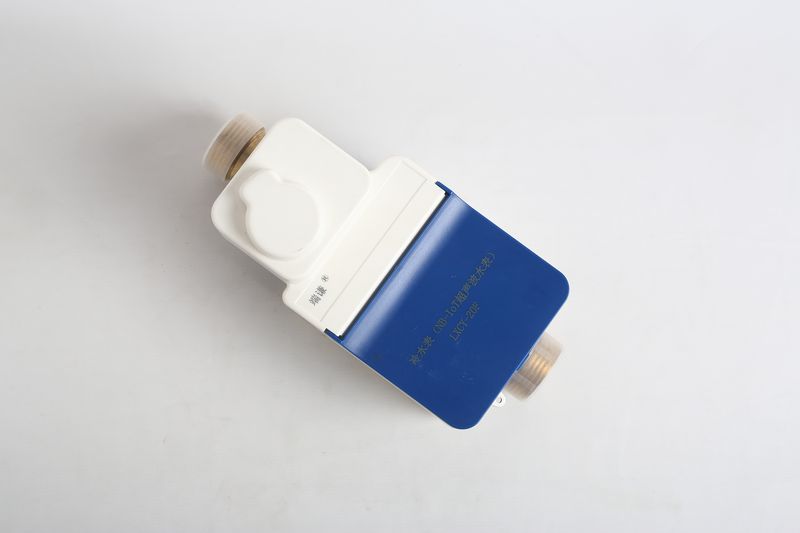

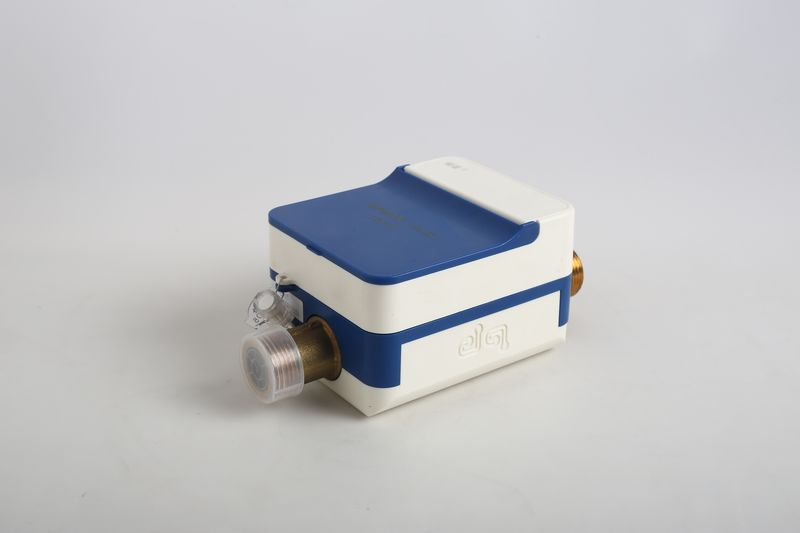

产品名称：冷水表（NB-IoT超声波水表）

产品型号：LXCY-15W

冷水表（NB-IoT超声波水表）型号命名规则:

产品规格：DN15，Q3=2.5m³/h，Q3/Q1=250

二、产品特点

计量精度高。

无活动部件，可长时间保持精度；

高灵敏度，极低的始动流量，可用于检漏；

量程比宽（R值），测量精度高工作稳定；

液晶显示可进行累积流量、瞬时流量、水温、实时时间等的切换；

具有数据处理、存储功能；

数据通讯方式：无线远传（NB-IoT）

三、技术指标

工作电源：1节3.6V锂电池；

水表公称口径：DN15；

流量范围：Q3/Q1=250；

水表温度等级：T30；

******允许压力：1.0MPa；

压力损失等级：Δр63；

静态功耗：<30uA；

流量误差：

◆从包括***小流量至不包括分界流量的低区：±4%；

◆从包括分界流量至包括过载流量的高区：±2%；

电磁环境等级：E1；

防护等级：IP68。

四、故障诊断、分析与排除

当液晶显示警告符号（）时，说明换能器未接好或者换能器已损坏或水没有充满管段，需要检查管段中水是否为满管，如果管段满管，再检查换能器连接是否连接正常和换能器是否有损坏。

当液晶显示弱电（）符号时，说明超声波水表内部电池电量不足，需要更换电池或水表。

当水温超过30℃时，需要降低水温或更换对应规格的水表。

当液晶显示不清晰或者是模糊时，则必须更换水表。

当水表外壳有明显渗水或者锈蚀严重，则必须更换水表。

五、安装要求与使用说明

安装前应先除去管道内杂物，保持水质清洁，以免造成水表故障。水表安装后应先缓慢充满水后再把阀门打开,以防止水表损坏或发生故障。

计量时，需要管段满管无气泡。

水表安装要注意水流与水表表壳上的箭头方向保持一致，以防反装。

六、外形尺寸

冷水表（NB-IoT超声波水表）

注：本水表执行标准：GB/T 778-2018、CJ/T 434-2013、CJ/T 224-2012。

七、附录：关于检定模式的特别说明

模式分类：用户模式和检定模式，上电后为用户模式。

检定须知：由于水表出厂时***小读数已固定，检定时可能会因分辨率不足造成偏差。所以检定时需要将水表模式切换为检定模式，以提高累积流量分辨率。检定模式***小读数为0.001L。

7.1 用户模式下LCD菜单显示：

显示累积流量(单位：m³) ；

显示瞬时流量(单位：m³/h)；

显示水温(单位：℃)；

软件版本号；

显示日期：月、日、年 ；

显示时间：时、分、秒；

显示出厂日期：月、日、年。

7.2 检定模式下LCD菜单显示：（适用于检测、标定状态）

累计流量（L）：检测累计流量，显示0~99999.999；

检测瞬时流量（m³/h）：显示水表当前瞬时流量；

口径：显示水表口径大小，dn**；

温度（℃）：显示检测时的水温；

电压（V）：显示水表估算电压；

硬件版本号：显示水表硬件版本号。

7.3  LCD显示切换方法：

用户模式

光开关亮→暗→亮，暗（遮住光开关）延迟小于2s时，可切换到下一个显示界面；

光开关亮→暗→亮，暗（遮住光开关）延迟10-14s时，显示进入检定模式。

检定模式

光开关亮→暗→亮，暗（遮住光开关）延迟小于2s时，可切换到下一个显示界面；

光开关亮→暗→亮，暗（遮住光开关）延迟10-14s时，显示进入用户模式。

触发上报

光开关亮→暗→亮，暗（遮住光开关）延迟6-8s时，led灯亮,水表数据上报。

7.4 进入检定模式

开机后水表默认在用户模式下，使光开关亮→暗→亮，暗（遮住光开关）延迟10-14s，水表进入检定模式，液晶显示内容会变为检定模式下的显示内容。此时可以对水表进行检定。

注意：

检定模式下，累积流量的读数以L（升）为单位，***小读数为0.001L。

检定模式下，累积流量不具备自动清零功能，所以每次测试前需要记录当前的累积流量。

检定模式下，当无任何开关操作时，检定模式保持2小时，超时后，仪表自动退出检定模式。

当需要继续对水表进行检定时，需要再次进入检定状态，进入检定状态方式参见“LCD显示切换方法”。
