欢迎您使用我公司生产的智能物联网远传阀控水表产品（以下简称水表），为了更好的发挥智能远传水表的性能并******使用，请在安装和使用前熟读说明书。智能物联网远传阀控水表属于机电一体化高科技产品，采用先进的无线传输技术，通过微电子控制电路，将传统机械水表的计量信息转化成电信号并存储。可以用集中器通过自建网络自动抄取计量数据、控制阀门，也可以通过手持机抄取数据传送到后台系统。该水表广泛用于城镇供水管网中的住宅小区、公寓、企事业单位，作为用水或先用水和结算方式的计量终端。

一、产品简介

该水表由无线通信模块、计量模块和基表组成，具有计量、运算、存储、诊断、无线远传等功能。

该水表的工作方式：

计量方式：霍尔传感器计量。

通讯方式：LoRa扩频调制技术。

二、技术指标

工作电源：  1节3.6V锂电池

LoRa工作频率：   470 ～510MHz,

静态功耗：　＜25uA

温度等级：  T30

相对湿度：   ≤ 90%

公称压力：   ≤1.0MPa

公称口径：   DN15、DN20

介质温度：   冷水表为1℃～45℃

气候和机械环境******等级:  B

电磁兼容性等级 :   E1

防水等级：  IP68

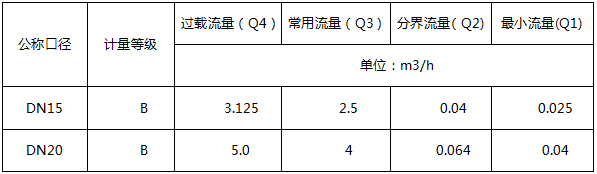

流量误差：

1）从包括***小流量至不包括分界流量的低区：±5%

2）从包括分界流量至包括过载流量的高区：±2%

电路板采用全灌封工艺，防护等级达到IP68，适应各种恶劣环境；

电池可更换；

电路采用超低功耗设计，高容量锂电池供电，电池使用寿命6年以上。

四、功能特点

远程抄表，上报数据包括：累积用水量、阀门状态、电池电压、实时时间等。

具有电池电压检测功能，当电池电压低于警告值时能上传至管理平台，方便维护。

掉电存储功能，掉电数据不丢失，恢复供电后可以正常运行。

阀门控制功能，每半月定时开关阀一次，防止阀门长期不动造成锈蚀。

具有磁干扰检测功能，当磁干扰攻击时，水表会记录磁干扰状态并在抄表时上报

可用手持机对水表进行抄表、机电同步、阀门控制、改写水表地址等。

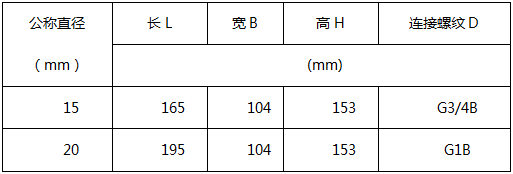

五、产品尺寸

六、安装与使用

水表安装示意图

安装水表的地点要适宜，应防止冰冻，暴晒以及热源和油烟地区，安装前应该******上下管道的水锈和杂物，保持水质清洁，以免造成水表故障；

装水表必须由供水管理部门开户，否则水表不能使用。

安装时，水表前面应有阀门，以便切断水源拆装水表；水表前后应有足够的直管段。

安装时，水表应该水平安装，水表箭头方向应与管道水流方向保持一致水表上下管道应保持统一轴线，两接管之间的间距与水表长度一致，使水表免受管道引起的过度应力。

安装场所应无腐蚀性气体、强磁场。

为了方便养护水表便于维修更换等，周边应留有必要的操作空间，水表应按******规范进行安装，不得擅自拆卸或移位。

若用户发现水表异常情况和损坏，请于管理部门联系。

七、维护与故障解决

清洗：对于老化管路或者管尾区域的水表，要进行定期清洗维护。老化所谓管路会生锈，水质不佳会产生水垢，管尾区域也会积累大量杂物，另外特别的地域环境下水表还会经常长青苔，造成无法抄表而必须定期清洗。

更换：机械式水表长期使用必然出现老化等现象。所以必须在限期使用，到期更换。

电池电压低报警，需更换电池。

通讯不上：排查是连续通信不上还是间歇性通讯故障，排查平台网络，并检查是否有欠费。

八、运输与贮存

水表运输不应受到剧烈冲击。水表应该保存在原包装内，保存的环境温度0℃～50℃，相对湿度≤90%,空气中无腐蚀性气体。

九、声明

用户不得擅自拆卸铅封，否则按照破坏处理。

本公司有对本说明进行更改和修订的权利，若有更改恕不另行通知，一切以实际产品为主。

附件 每只水表随同以下附件：接管、螺母、密封垫圈各2件。
