******章 设备简介

1.1概述

集中器是用来实现远程抄表，提供2G/4G方式接入互联网，由市电或者太阳能及铅蓄电池等多种方式供电。该设备是LoRa水表集抄系统中的中心管理及控制设备，负责读取终端水表数据、系统命令传达、数据通讯、事件管理等。通过LoRa通讯对水表数据采集、处理和存储，并通过GPRS与服务器实现远程通讯。

1.2 集中器产品构成

集中器主要包含电源部分、主控单元、存储部分、通信部分等。

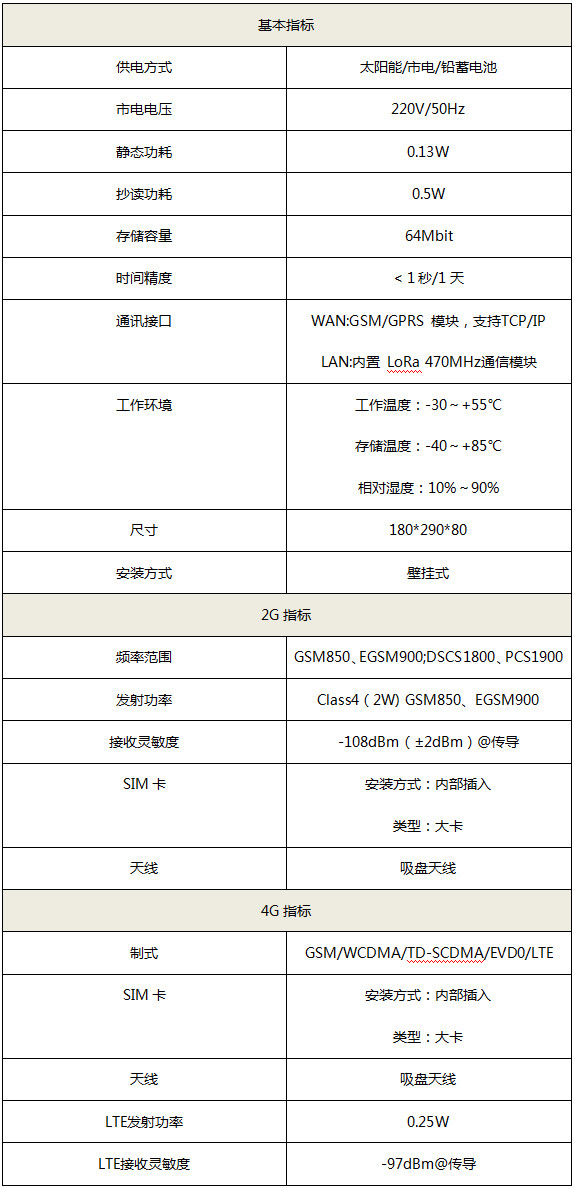

1.3技术指标

1.4系统功能

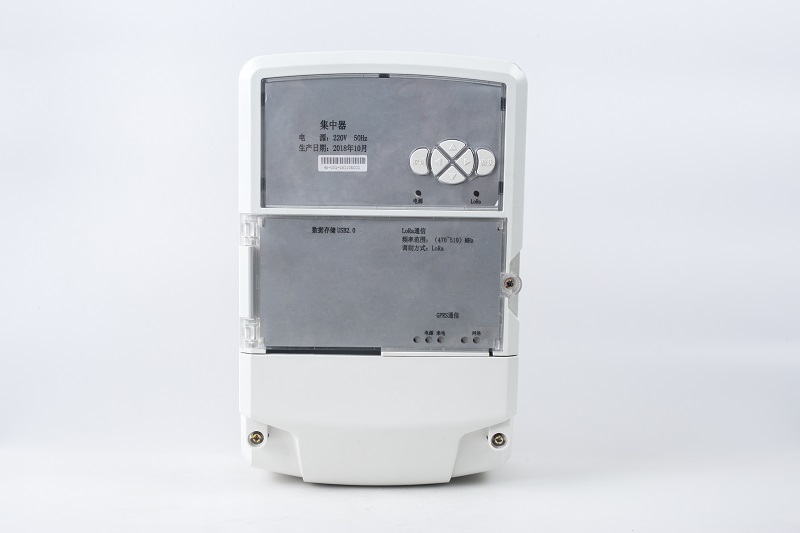

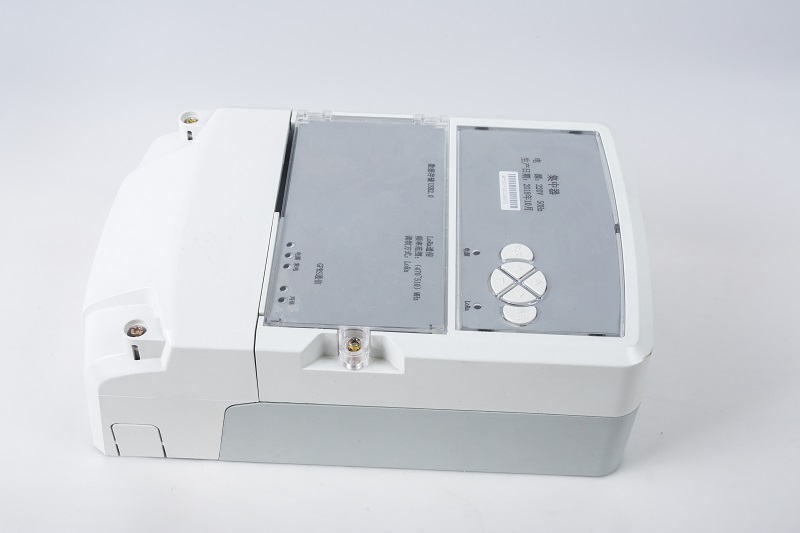

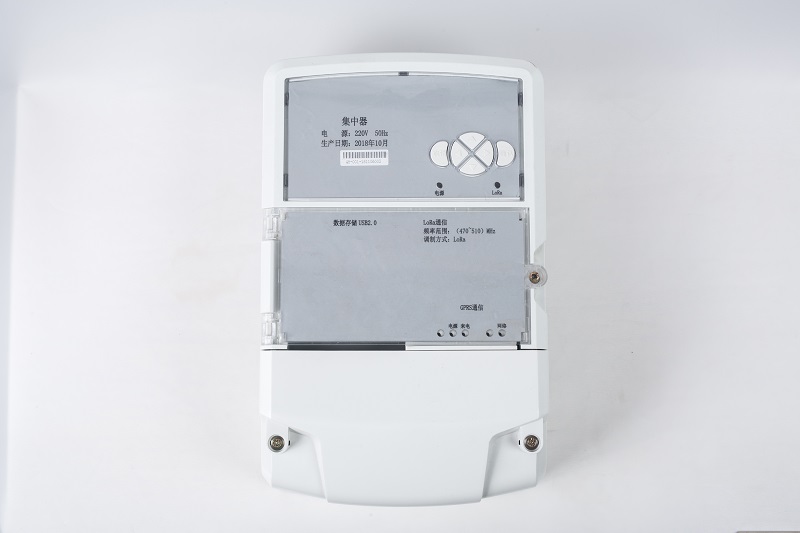

1.5尺寸及外形

1.5.1接线端子说明

端子2为N极

端子4位L极

端子6为******地

其他接口为备用接口

1.5.2功能介绍

指示灯：功能有无线传输，报警，电源显示和GPRS数据收发等指令功能；

GPRS：可上报数据、点抄、开关阀等；

按键：发送广播、下载表地址等功能。

第二章安装及维护

集中器应该选择到所辖采集终端的中间******位置，位置高、遮挡少、这样便能够保证集中器和终端之间尽可能多的通讯。

2.1安装环境要求

▼安装位置要求:安装位置必须有网络信号覆盖，

▼安装在专用箱内且箱体采用不锈钢或塑钢，防锈蚀，线缆必须穿线管或线槽

2.2使用方法

（1）设置服务器IP和地址

根据数据管理中心的固定IP和端口，通过RS232串口对集中器进行参数设置，并根据实际需要，设置集中器的地址、行政区代码。

（2）模块配置

将GSM天线连接到集中器右侧天线端子，射频天线连接到集中器的天线端子，将已开通GPRS功能的手机卡安装在SIM卡槽里。

（3）配置电源

将集中器接通220V/50Hz的交流电源。

(4)设置集中器工作参数

集中器登录到管理中心后，可进行参数设置；日期时间、抄表时段等。

2.3集中器安装

根据集中器固定孔的位置，将集中器固定，再根据安装环境的要求决定是否安装到防护箱中，下端面距地面高度1.3～1.5M。并将天线吸附到表箱顶部，GPRS天线和短距无线天线要左右放置，并且具有一定的距离。

2.3.1天线安装

天线安放到集中器的顶端，离墙壁的直线距离至少50～60CM，当天线装到屋顶时，请注意防雷器的高度，由于天线易断裂，建议使用塑料管进行保护。
